НАЗНАЧЕНИЕ:
Станок предназначен для заточки узких ленточных пил.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются ленточные пилы шириной от 25 до 60 мм. Также станок рекомендуется для сервисных центров по обслуживанию, ремонту и заточке ленточных пил.
ПРОФИЛИ ЗАТАЧИВАЕМЫХ ЗУБЬЕВ УЗКИХ ЛЕНТОЧНЫХ ПИЛ (ШИРИНА 25 - 60 ММ):

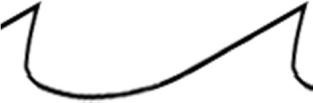

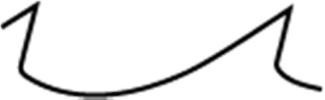

Профиль Wood-Mizer | Профиль Hakansson |
![]() |
![]() |

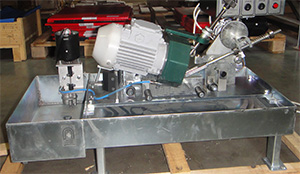

IRONMAC 60LB уже зарекомендовал себя как качественный и надежный станок, работающий по принципу станков Wood-Mizer и способен обеспечить заточку до 100 узких ленточных пил в смену с максимальным качеством заточки. В среднем на заточку одной пилы с учетом установки и настройки требуется 3-5 мин.
Принцип работы станка отличается от традиционных принципов заточки. Заточка производится профильным эльборовым кругом с подачей индустриального масла типа И20. Это обеспечивает равномерность снятия изношенного металла с поверхности зуба и охлаждения пилы и заточного круга. За счет профильного круга обеспечивается сохранность профиля пилы , пробирается впадина зубьев без нарушения геометрии, при этом не требуется постоянная правка заточного круга и как следствие отсутствует человеческий фактор, от которого на 70 % зависит успех работы инструмента и оборудования.

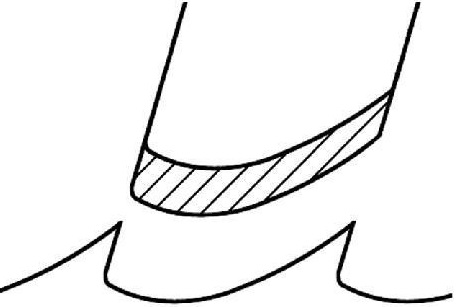

Схема заточки эльборовым кругом | Схема заточки абразивным бакелитовым кругом |
![]() |
![]() |
Заточка ленточных пил на станке IRONMAC 60LB осуществляется с сохранением профиля зубьев пилы на протяжении всего срока эксплуатации пилы без постоянной правки заточного круга. Если при заточке абразивным кругом не осуществлять постоянную правку круга, то произойдет искажение профиля зубьев пилы, что приведет к значительному уменьшению ее срока эксплуатации.
Профиль ленточной пилы после 10 – 20 переточек:

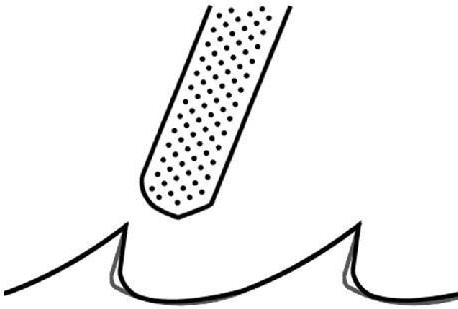

Схема заточки с сохранением профиля зубьев пилы |

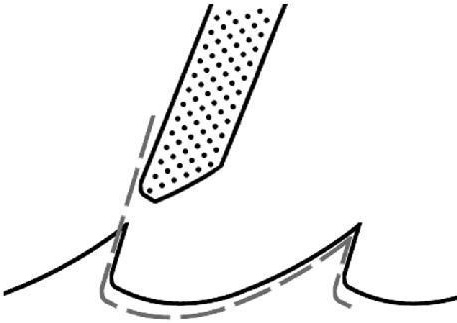

Схема заточки с искажением профиля (серой линией показан изначальный профиль зубьев пилы) |
![]() |
![]() |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
![]() |
СТАНИНА Надежная станина обеспечивает необходимую жесткость и виброустойчивость, что гарантирует высокую точность заточки инструмента. |
![]() |
ЗАТОЧКА ПРОФИЛЬНЫМ ЭЛЬБОРОВЫМ КРУГОМ Заточка производится профильным эльборовым шлифовальным кругом, который повторяет весь профиль зуба, что гарантирует неизменность профиля пилы после перезаточки. В стандартной комплектации станок позволяет затачивать профиль зубьев ленточных пил - MFS, Wood-Mizer, Lenox, Bahco, Simonds, RoMa, Sandvik, Banso, Rentgen и т.п. с шагом 22 мм. При этом при переходе с одного профиля на другой не требуется конструктивное изменение станка, достаточно лишь перенастроить толкатель или заменить заточной круг. |
![]() |

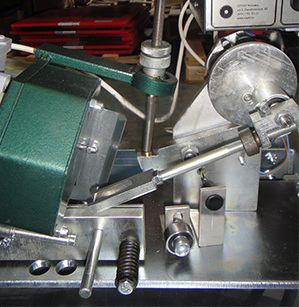

ПОДАЧА И РАБОЧИЙ ХОД ЗАТОЧКИ Пошаговое перемещение пилы на зуб и рабочий ход заточки осуществляется в автоматическом режиме – механический привод. Автоматический режим заточки позволяет значительно увеличить производительность станка. |
![]() |
НАСТРОЙКА ВЕЛИЧИНЫ СЪЕМА Конструкцией станка предусмотрена точная настройка съема с изношенной грани инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
![]() |
НАПРАВЛЯЮЩИЕ Опорные ролики, по которым перемещается пила на подшипниках, тем самым исключается их износ и уменьшается нагрузка на толкатель. |
![]() |
ВАННА ИЗ ОЦИНКОВАННОЙ СТАЛИ Ванна станка изготовлена из оцинкованной стали, что значительно увеличивает срок его эксплуатации. Ванна станка имеет отсек для скопления отработанного абразива и металлической стружки, что исключает попадание их в зону заточки. |
![]() |
ЗАТОЧКА В МАСЛЕ Весь процесс заточки осуществляется в масле - это обеспечивает равномерность снятия изношенного металла с поверхности зуба, охлаждения пилы и заточного круга. Применяемый тип масла И-20, И-40. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
МОЩНОСТЬ ДВИГАТЕЛЯ ЗАТОЧНОГО КРУГА 0,25 кВт |
ЗАЩИТНЫЙ КОЖУХ ДЛЯ ЗАТОЧНОГО КРУГ |
РЕЗЕРВУАР ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ ДЛЯ СОЖ (ВНЕШНИЙ) |
НАПРАВЛЯЮЩИЕ ЛУЧИ РЕГУЛИРУЕМЫЕ ДЛЯ ПИЛ ДЛИННОЙ ДО 5500 ММ (3 ШТ.) |
ЭЛЬБОРОВЫЙ ШЛИФОВАЛЬНЫЙ КРУГ ПОЛНОПРОФИЛЬНЫЙ Ø127 Х 12,7 ММ (ПО УМОЛЧАНИЮ, ПРОФИЛЬ WM) |
СИСТЕМА ПОДАЧИОХЛАЖДАЮЩЕЙ ЖИДКОСТИ СОЖ |
СИСТЕМА ФИЛЬТРАЦИИ (НА ОСНОВЕ МАГНИТА) |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
ЭЛЬБОРОВЫЙ ШЛИФОВАЛЬНЫЙ КРУГ ПОЛНОПРОФИЛЬНЫЙ Ø127 Х 12,7 ММ (ПРОФИЛЬ УКАЗЫВАЕТСЯ ПРИ ЗАКАЗЕ - WOOD-MIZER, MFS, HAKANSSON) |
НАПРАВЛЯЮЩИЕ ЛУЧИ РЕГУЛИРУЕМЫЕ ДЛЯ ПИЛ ДЛИНОЙ СВЫШЕ 5500 ММ |
ДЕРЕВЯННЫЙ ЯЩИК (УПАКОВКА В СТОИМОСТЬ СТАНКА НЕ ВКЛЮЧЕНА) |
