Токарные станки с наклонной станиной с ЧПУ IRONMAC ITX-408 HCNC

Код товара: МС 417083

В наличии
Акция! -10
Хит продаж

Система ЧПУ		HCNC
Макс. Ø обработки		310 мм
Расстояние между центрами		450 мм
Мощность двигателя		11 / 16,5 кВт
Вес		3800 кг
Все характеристики

Сделка застрахована Альфа-Банком

Описание
Характеристики
Видео
Отзывы
Доставка

Описание

Назначение

Токарные станки с наклонной станиной IRONMAC серии ITX-408 HCNC предназначены для комплексной обработки* стандартных и сложных по конфигурации деталей типа тел вращения (валов, осей, фланцев) методом точения.

*Токарная обработка выполняется за счет сочетания двух основных движений:

вращения заготовки, закрепленной в патроне;
движения подачи, которое совершает инструмент при обработке деталей до заданных параметров размера, формы и качества поверхности.

В линейке токарных станков с наклонной станиной IRONMAC ITX представлены модели, отличающиеся максимальным диаметром обработки над станиной и расстоянием между центрами. У модели ITX-408 максимальный диаметр — 400 мм, а РМЦ — 450 мм. Система ЧПУ от HCNC — аналог Siemens и Fanuc.

Область применения

Схема обработки

Конструктивные особенности

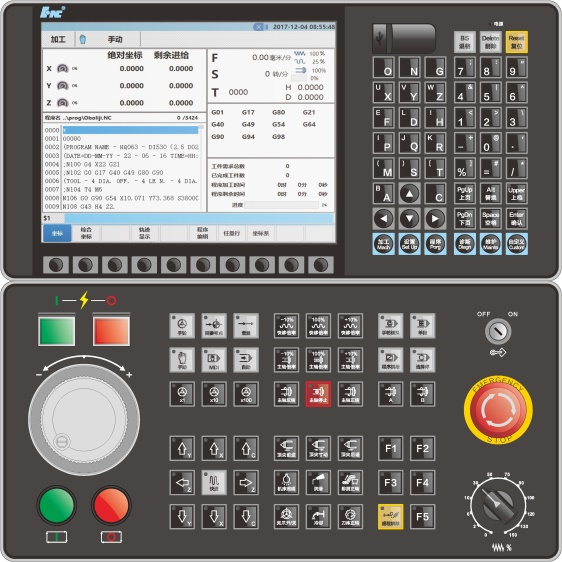

В базовой комплектации устанавливается система ЧПУ HNC808DiT:

LCD монитор 10,4 дюймов;
+2-3 оси управления (память 8G);
Внешний модуль ПЛК и ввода-вывода;
Поддержка высокоточного кодирования;
Поддержка полностью замкнутого контура управления;
8000 об/мин высокоскоростное жесткое нарезание резьбы;
Поддержка протокола шины NCUC, M3, Ethercat.

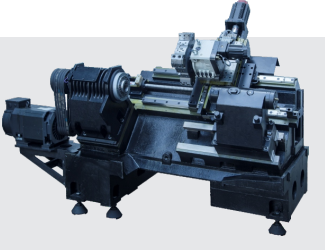

Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины в 45° обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC.

Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.

На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.

Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8 / 12 позиций. Вращение револьверной головы осуществляется гидравликой, которая обеспечивает плавность хода, наибольшую выходную мощность, стабильность и жёсткость при повышенных нагрузках на инструмент.

Револьверная голова комплектуется OD-инструментальными блоками для наружного точения, ID-под расточной инструмент с круглым сечением и блоком для U-образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.

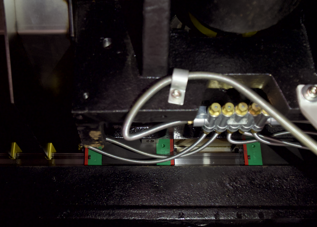

Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.

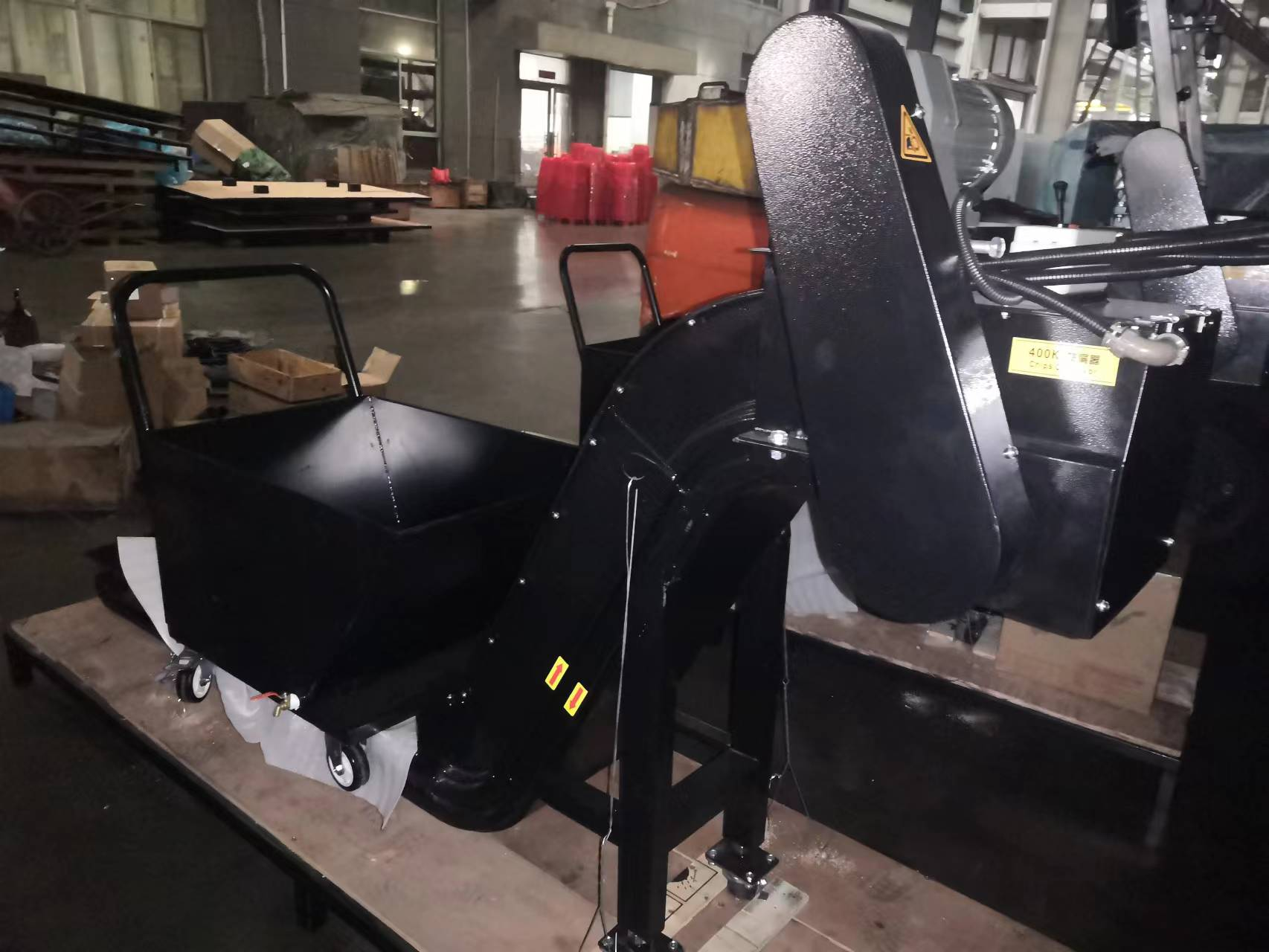

В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.

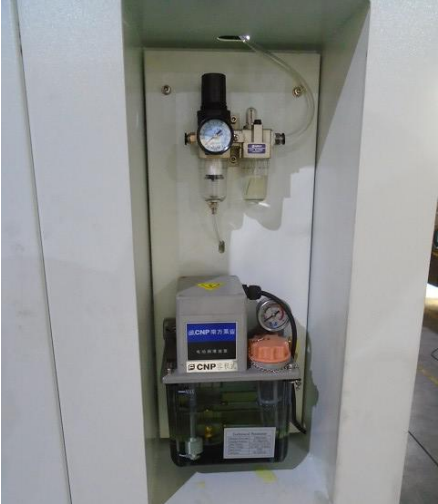

Автоматическая система смазки фирмы CNP (Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

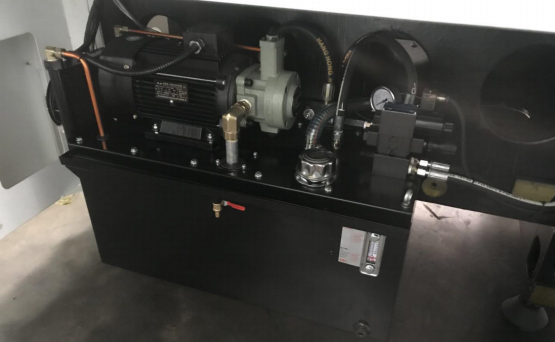

В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2 - 3 МПа. Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.

Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания.

Задняя бабка приводится в движение с помощью каретки револьверной головки.

Комплектация

Стандартная

Гидравлический 3-х кулачковый патрон - 8 (210 мм)

Шпиндель с ременной передачей – 3000 об/мин, мощность 11 / 15 квт (Тайвань)

Гидравлическая револьверная головка на 8 позиций

Централизованная автоматическая система смазки

Защита направляющих по осям X / Z и ШВП

Рабочее освещение

Педаль управления гидравлическим патроном

Регулировочные болты и опоры

Инструмент для обслуживания станка

Руководство по эксплуатации (русский язык)

НАЗНАЧЕНИЕ:

Токарные станки с наклонной станиной серии ITX-408 HCNC предназначены для комплексной обработки* сложных по конфигурации деталей и стандартных деталей типа тел вращения: валов, осей, фланцев и других методом точения.

* Токарная обработка выполняется за счет сочетания двух основных движений - вращение заготовки, закрепленной в патроне и движения подачи, совершаемого инструментом при обработке деталей до заданных параметров их размера, формы и качества поверхности.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Токарные станки с наклонной станиной серии ITX-408 HCNC применяются во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности, автомобильной промышленности для обработки закаленных, высоколегированных, нержавеющих сталей, а так же цветных металлов и сплавов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Цельнолитая наклонная станина 45˚ с рёбрами жёсткости – равномерно распределяет нагрузку, лучше гасит вибрации и обеспечивает быстрый отвод стружки. Позволяет вести точение труднообрабатываемых сплавов с большими припусками на высоких подачах без потери точности.
Роликовые линейные направляющими качения, фирмы HIWIN (Тайвань) - наиболее оптимально подходят как для точной и чистовой обработки ответственных деталей, так и для работы в тяжёлых режимах без возникновения вибрации.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	СИСТЕМА ЧПУ В базовой комплектации устанавливается система ЧПУ HNC808DiT LCD монитор 10,4 дюймов. 2 - 3 оси управления (память 8G) Внешний модуль ПЛК и ввода-вывода. Поддержка высокоточного кодирования. Поддержка полностью замкнутого контура управления. 8000 об/мин высокоскоростное жесткое нарезание резьбы. Поддержка протокола шины NCUC, M3, Ethercat.
	СТАНИНА Цельнолитая наклонная станина из серого чугуна высокого качества марки Meehanite. Наклон станины 45 °обеспечивает оптимальное распределение нагрузки, прочную поддержку револьверной головки в процессе резания. Поглощает вибрации при силовом точении стальных деталей в закалённом состоянии с твердостью до 45 HRC. Максимально быстро отводит стружку из зоны резания. Гарантия высокой стабильности, высокой жесткости и стабильность качества массового продукта в процессе работы.
	ШПИНДЕЛЬ На станке установлен высокоточный, жесткий шпиндель с усилением путём комбинирования подшипников. В шпинделе установлены как роликовые радиальные так и шариковые упорные подшипники для достижения максимальной жёсткости при высоких нагрузках без потери.
	РЕВОЛЬВЕРНАЯ ГОЛОВА Для получения наилучших показателей жёсткости на станке установлена гидравлическая револьверная на 8/12 позиций.
	ИНСТРУМЕНТАЛЬНЫЕ БЛОКИ Револьверная голова комплектуется OD - инструментальными блоками для наружного точения, ID - под расточной инструмент с круглым сечением и блоком для U- образного сверла с внутренним подводом СОЖ, непосредственно через инструмент. Инструментальные блоки служат для фиксации режущего инструмента разного профиля и назначения. В блоках предусмотрена подача СОЖ.
	РОЛИКОВЫЕ НАПРАВЛЯЮЩИЕ Основные перемещения инструментального суппорта по осям Z и X осуществляется по роликовым направляющим качения серии RG фирмы HIWIN (Тайвань). Обладают сверхвысокой жёсткостью и грузоподъёмностью.
	КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ В стандартной комплектации встроен конвейер ленточного типа известного производителя DS (Китай). Необходим для интенсивного удаления стружки из зоны резания. Позволяет работать на станке без остановок на обслуживание. С конвейером в комплекте поставляется корзина для сбора стружки.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Автоматическая система смазки фирмы CNP (Китай) обеспечивает централизованную своевременную смазку по основным движущимся элементам – ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.
	ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ В станке вмонтирована компактная гидравлическая станция. Используются для работы гидроприводов зажима токарного патрона, револьверной головы и задней бабки. Рабочее давление в системе 2-3 Мра Регулировка давления осуществляется в ручном режиме. Это позволяет своевременно корректировать возможные скачки давления.
	АВТОМАТИЗИРОВАННАЯ ЗАДНЯЯ БАБКА Предназначена для фиксации и поддержки длинных, а также тяжелых заготовок, при обработке в центрах. Перемещается по широким направляющим скольжения прямоугольного сечения, что обеспечивает высокую жёсткость и точность при обработке на тяжелых режимах резания. Задняя бабка приводится в движение с помощью каретки револьверной головки.

ДИАГРАММА МОЩНОСТИ ДВИГАТЕЛЯ ШПИНДЕЛЯ

ГАБАРИТ РАБОЧЕЙ ЗОНЫ СТАНКА

Характеристики

Модель

ITX-408 HCNC

Параметры обработки

Максимальный устанавливаемый Ø над станиной, мм

400

Максимальный Ø над суппортом, мм

250

Максимальный Ø точения, мм

310

Максимальная длина точения, мм

450

Максимальный Ø прутка, мм

52

Перемещения

Угол наклона станины / конструкция, °

45° / цельнолитая

Перемещение по оси Х, мм

200

Перемещение по оси Z, мм

500

Шпиндель

Обороты шпинделя, об/мин

4000

Размер патрона, ″

8"

Конус шпинделя

A2-6

Ø отверстия шпинделя, мм

62

Револьверная головка

Тип привода

серво

Количество инструментов, шт.

8 / 12

Размер державки инструмента, мм

25

Макс. Ø расточного инструмента, мм

40

Повторяемость, мм

0,003

Точность позиционирования, мм

0,006

Задняя бабка

Выдвижение пиноли задней бабки, мм

80

Диаметр пиноли, мм

88

Конус пиноли задней бабки

МТ 5

Подача

Ускоренная подача по оси X / Z, м/мин

25 / 25

Двигатель

Мощность двигателя привода главного шпинделя, кВт

11 / 16,5

Габаритные размеры

Длина, мм

3080

Ширина, мм

2010

Высота, мм

2120

Вес, кг

3800
