Фрезерные обрабатывающие центры с системой ЧПУ HCNC DMTG VDLS-850

Код товара: МТ 415482
Тип направляющих качения (роликовые)
Размер стола 1000 x 500 мм
Мощность 7,5 / 11 кВт
Подготовка под 4 ось нет
Вес 5600 кг
Все характеристики
  • Описание
  • Характеристики
  • Видео
  • Отзывы
  • Доставка
  • Описание
    Назначение

    Вертикально-фрезерный обрабатывающий центр серии VDLS — современный высокоскоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки* заготовок из стали, чугуна и цветных металлов.

    * На фрезерных станках VDLS выполняют обработку плоских и фасонных поверхностей, зубчатых колес фрезами. Инструмент закрепляется в шпинделе фрезерного станка и совершает вращательное (главное) движение. Заготовка же фиксируется на столе и остается неподвижной.

    Система управления — ручная, автоматизированная или ЧПУ (в зависимости от модели).

    В Модели, входящие в линейку VDLS, отличаются частотой вращения шпинделя и типом стойки ЧПУ. Обрабатывающий центр VDLS-850 оснащен шпинделем, который вращается с частотой 12 000 об/мин и стойкой ЧПУ HCNC (аналог Siemens и Fanuc).

    Область применения

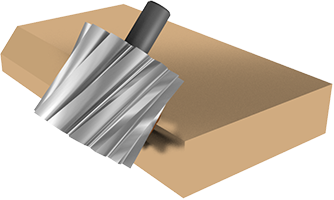

    Схемы обработки
    Конструктивные особенности

    Станина отливается из чугуна марки Meehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

    Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения.

    «Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим / разжим инструмента и долгий срок службы подшипников шпинделя.

    Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

    • Изысканная и надежная система ЧПУ;
    • Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
    • Функция передачи данных, пульт перемещений MPG;
    • Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
    • Компактность и функциональность 4-х осевой обработки;
    • Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
    • Интерфейс на русском языке;

    На фрезерном центре VDLS по осям X,Y,Z установлены направляющие качения производства Rexroth (Германия), обеспечивающие высокую скорость и точность позиционирования.

    На станках серии VDLS установлены оригинальные приводы подач от производителя FANUC (Япония) или Siemens (Германия), что обеспечивает высокую надежность, скорость и плавность перемещений.

    Комплектация
    Стандартная

    В стандартной комплектации установлена 24-х позиционная система смены инструмента (ATC) тип «рука» обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.

    Станок оснащен системой подачи СОЖ. На станке установлены три сопла, которые обеспечиваю подачу СОЖ непосредственно в зону резания.

    Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

    Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

    Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Fanuc и Siemens.

    Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X/Y/Z обеспечивает надежность и защиту от протекания СОЖ.

    Поворотная стойка системы ЧПУ оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

    Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

    Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

    Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

    Дополнительная

    Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей.

    Комплектующие
    • Система ЧПУ HCNC;
    • Подшипники шпинделя NSK (Япония);
    • Системы измерения инструмента RENISHAW (Англия);
    • ШВП THK (Япония);
    • Линейные направляющие Rexroth (Германия);
    • Шпиндель сделан по лицензии IBAG (Швейцария);
    • Система масляного охлаждения шпинделя Winhee (Китай).
  • Характеристики
    • Артикул МТ 415482
    • Производитель DMTG
    • Установка 4-ой оси нет
    • Родина бренда Китай
    • Привод Прямой / Ремень
    • Размер стола, мм 1000 x 500
    • Макс. нагрузка на стол, кг 500
    • T-образные пазы, мм 5 х 18 х 100
    • Конус шпинделя ВТ - 40
    • Частота вращения шпинделя, об/мин 12000
    • Мощность шпинделя, кВт 7,5
    • Расстояние от центра шпинделя до колонны, мм 607
    • Расстояние от торца шпинделя до поверхности стола, мм 145 - 705
    • Быстрые перемещения по осям X / Y / Z, м/мин 36 / 36 / 30
    • Емкость магазина, шт. 24 (тип рука)
    • Макс. диаметр инструмента, мм Ø155
    • Макс. длина инструмента, мм 300
    • Время смены инструмента, сек 2,5
    • Вес инструмента (макс.), кг 8
    • Система ЧПУ HNC 808Di
    • Перемещение по осям X / Y / Z, мм 860 / 510 / 560
    • Точность позиционирования по осям X / Y / Z, мм 0,008 / 0,008 / 0,008
    • Тип направляющих X / Y / Z Качения
    • Повторяемость по осям X / Y / Z, мм 0,005 / 0,005 / 0,005
    • Скорость подачи X / Y / Z, мм/мин 0 - 10 000
    • Тип направляющих линейные направляющие качения
    • Длина, мм 2496
    • Ширина, мм 2530
    • Высота, мм 2679
    • Вес, кг 5600
