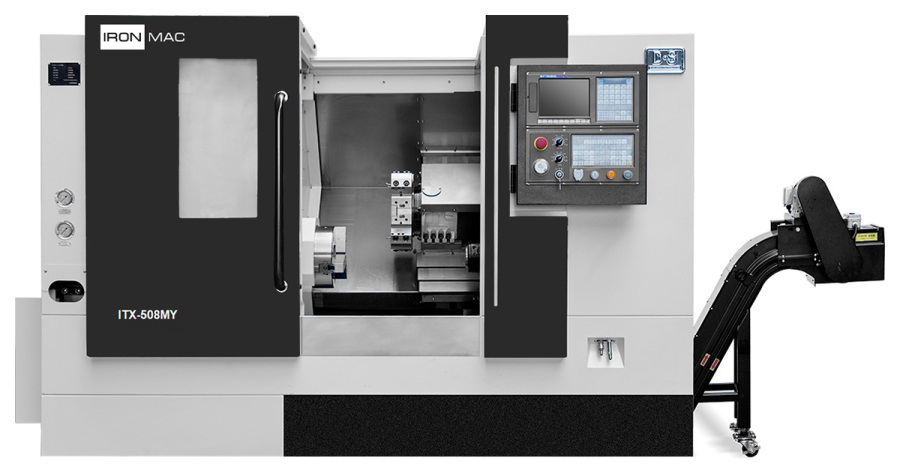

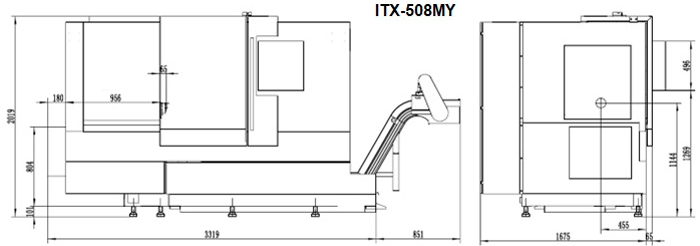

Токарный станок с наклонной станиной IRONMAC ITX-508MY

В базовой комплектации установлена Система ЧПУ HNC 808. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой HCNC. Только за счёт этого достигается высокая функциональность, исключительная надёжность.

Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

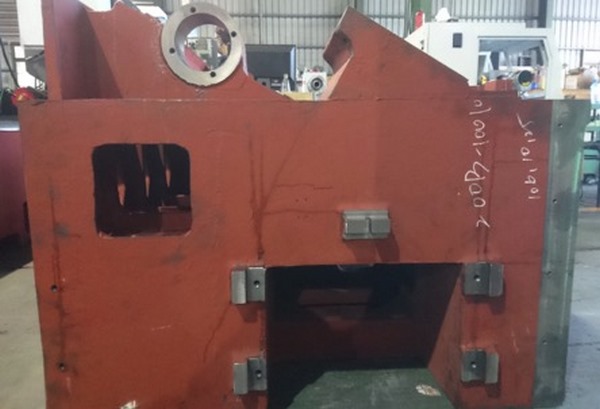

Цельнолитая наклонная станина собственного производства. из чугуна высокого качества марки. Наклон станины 35° обеспечивает оптимальное распределение нагрузки, обеспечивает прочную поддержку револьверной головки в процессе резания.

Сочетание наклонной станины под углом 35° и линейных направляющих позволяет обеспечить силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 45 HRC.

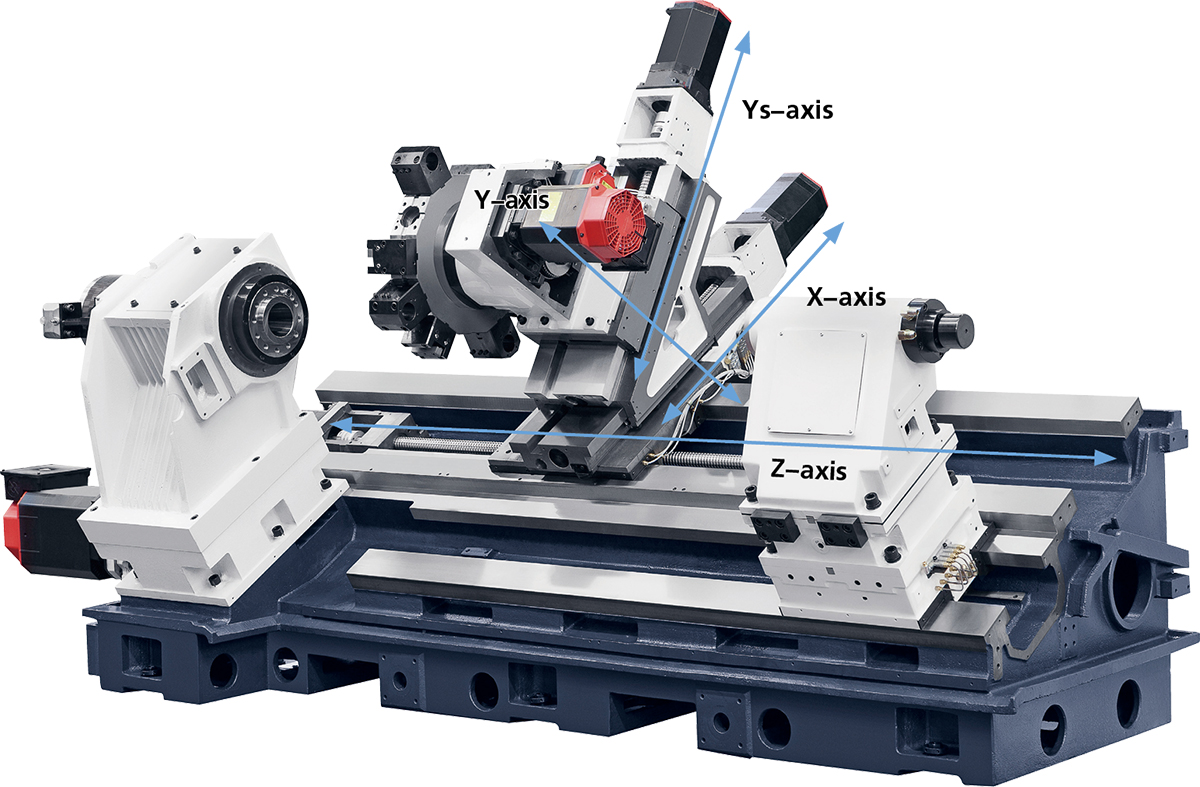

Используется высокоточный шпиндель, с осью Y. В шпинделе применяются двойные роликовые радиальные и упорные подшипники, обеспечивая максимальную жёсткость на тяжёлых режимах обработки и повышенных нагрузках на шпиндель.

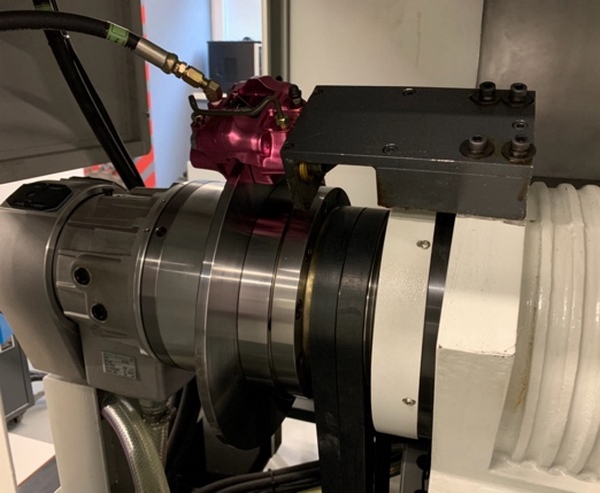

Гидравлический тормоз шпинделя обеспечивает плавное движение и жёсткую фиксацию детали - при обработке фрезерованием. Обороты - 4000 об/мин.

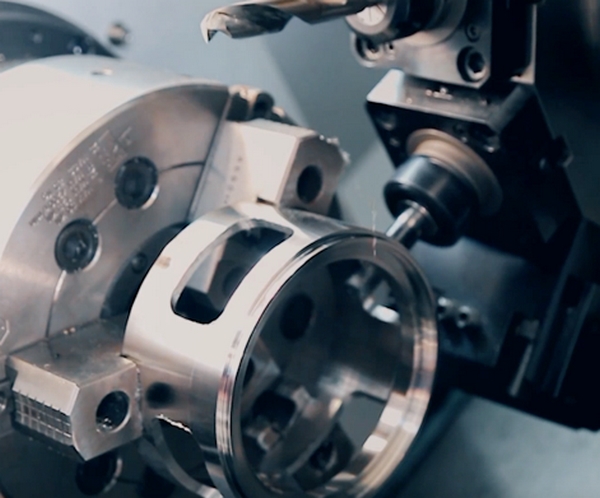

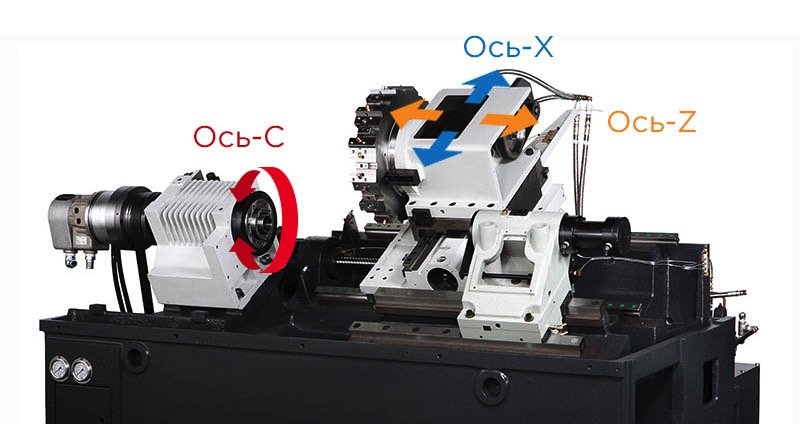

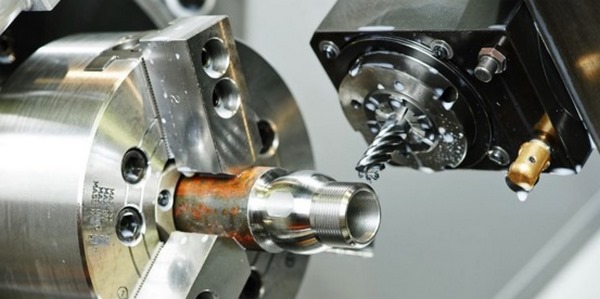

Токарные станки серии ITX-508MY оснащены осью «С» шпинделя и револьверной головой с приводным инструментом. Такая компоновка позволяет использовать фрезерную функцию, которая значительно расширяет технологические возможности станка: производить фрезерование, осевое сверление и растачивание, нарезание резьбы и другие технологические операции.

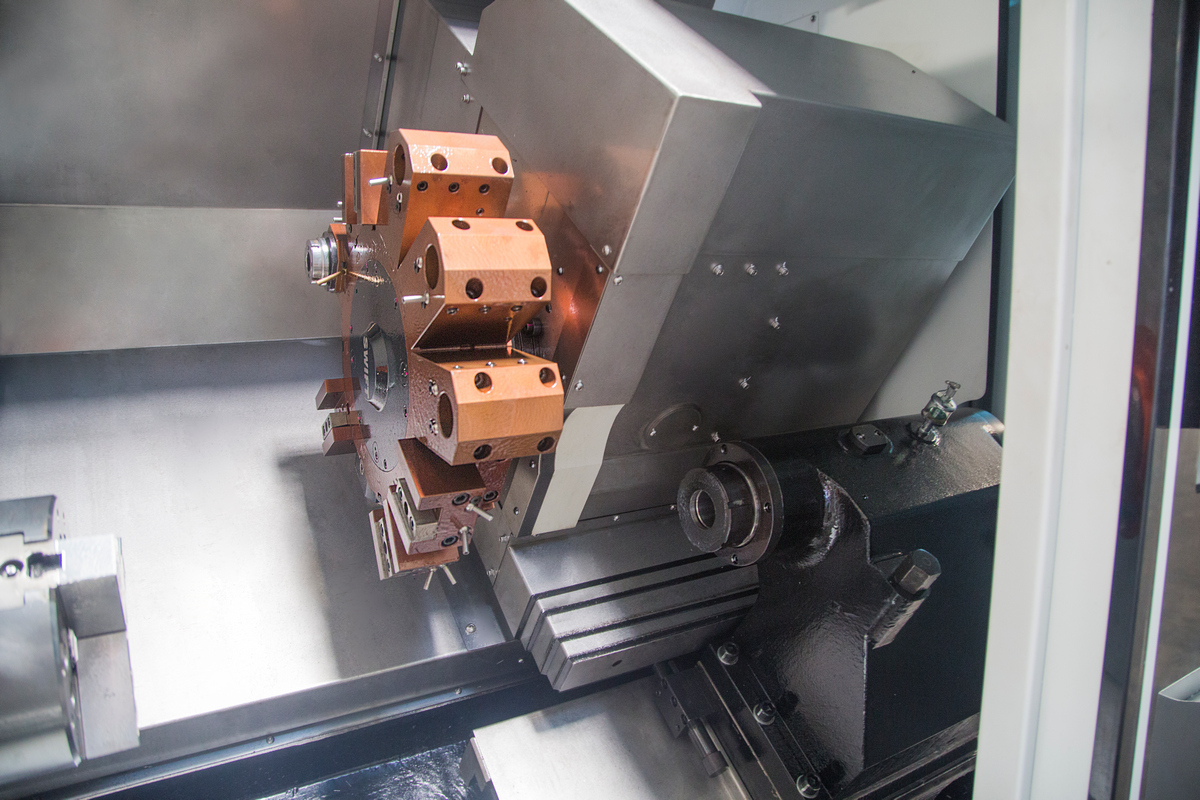

Установлена сервоприводная револьверная голова фирмы SANHE (Китай) на 12 позиций с приводным инструментом, тип крепления - BMT55. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков.

Вращение инструмента осуществляется непосредственно через прямой привод от серво-двигателя. За счёт этого достигается высокий крутящий момент Максимальные обороты - 4000 об/мин.

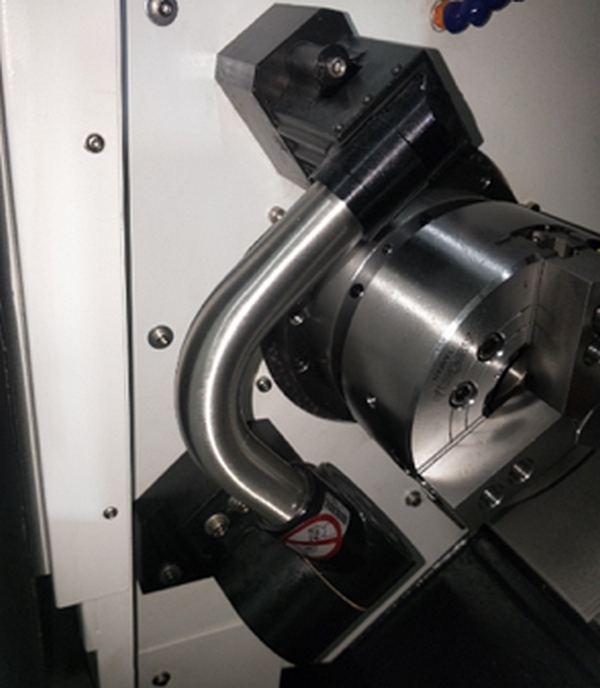

Автоматическая система измерения инструмента с электроприводом RENISHAW HPMA, является частью автоматизированного процесса обработки. Выполняет обнаружение повреждений и износ режущей кромки инструмента.

Автоматическая корректировка управляющей программы, для поддержания заданной точности при обработке. Исключает из технологического процесса простои оборудования и брак.

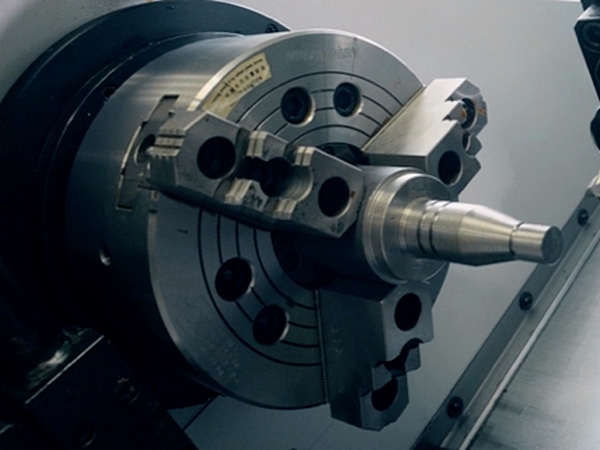

В базовой комплектации установлен самоцентрирующийся 3-х кулачковый патрон фирмы Chandox (Тайвань) с гидроприводом. Изготовлен из износостойкой стали. Предназначен для зажима заготовок цилиндрической симметричной формы.

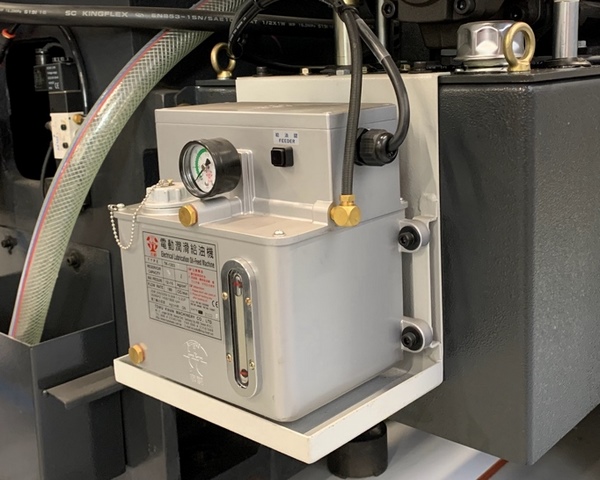

Автоматическая система смазки обеспечивает централизованную впрыск масла по основным движущимся элементам - ШВП, направляющим, подшипникам, что сокращает в разы их износ. Установка времени впрыска осуществляется через контроллер панели ЧПУ. Система смазки компактно встроена в корпус станка. Оповещение на панели оператора об минимальном уровне или окончании масла в резервуаре.

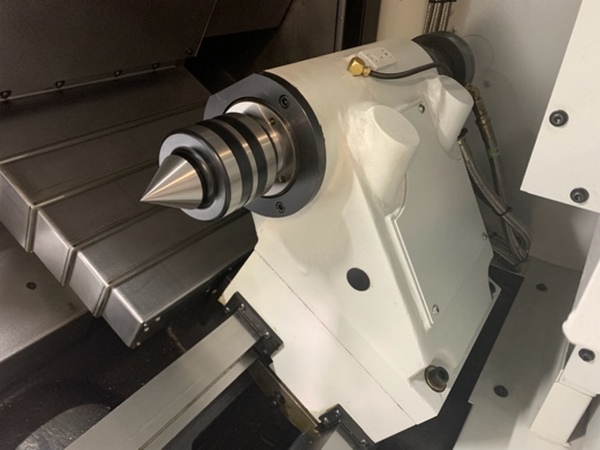

Предназначена для поддержания длинных и тяжелых заготовок, для увеличения жесткости и точности обработки. Широкие направляющие перемещения скольжения задней бабки гарантируют высокую жёсткость и точность при тяжелых режимах резания. Перемещение задней бабки осуществляется путём зацепления штока задней бабки и перемещается приводом суппорта.

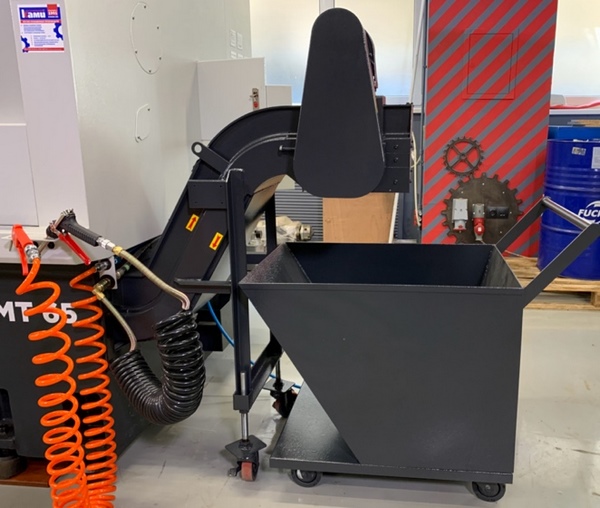

В стандартной комплектации встроен ленточный конвейер для удаления стружки. Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

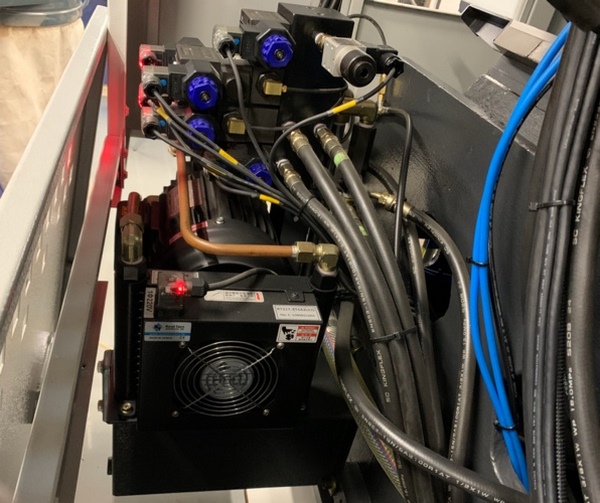

В станке вмонтирована компактная гидравлическая станция. Предназначена для зажима-разжима гидравлического токарного патрона, задней бабки, работы гидравлического тормоза на шпинделе и др. гидравлических компонентов станка.

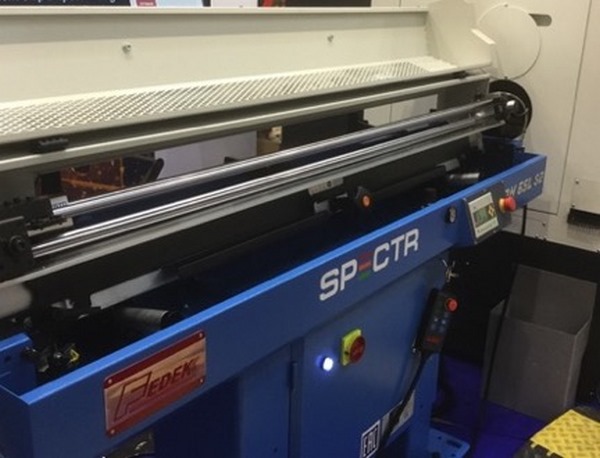

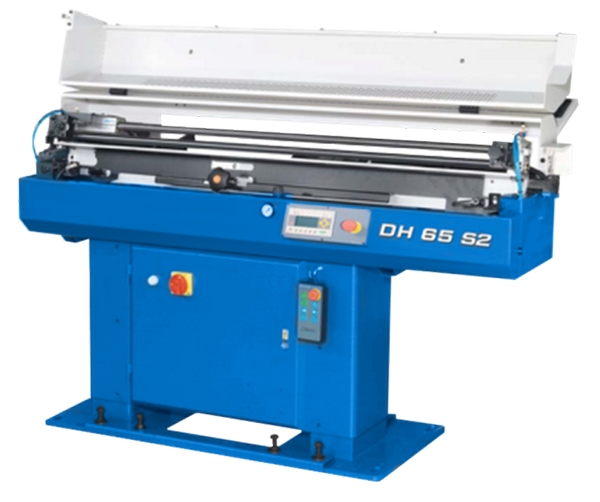

Для работы с прутком и соединения с автоматическим устройством подачи прутка, на станке смонтированы необходимые разъёмы для подключения. В электрошкафу подведены кабели и подключены необходимые электрические платы для синхронизации работы прутокподатчика со станком. В процессе эксплуатации станка, подключение пруткоподатчика не составит затруднений у обычного оператора.
