Фрезерный станок с ЧПУ HOMMEL VM-3021

documents Документы
Код ХМ 320139
В избранное В избранном
В сравнение В сравнении
В наличии Акция -8%
Комплектом дешевле
Скидка 10% на аспирацию при покупке в комплекте с этим станком.
Хит продаж
Старая цена
759 645 р.
Цена
698 874 р.
Ваша выгода
60 771 р.

Мы понимаем, что в интернете много компаний-обманщиков, поэтому перед покупкой мы советуем удостовериться в качестве наших станков следующим образом:

1 Посетить наш склад в М.О., чтобы удостовериться в качестве станков лично

2 Запросить дополнительные фото и видео по станку, если на склад ехать далеко

Дата прихода: Скидка:
Связь с ведущим специалистом
HÖMMEL
  • Артикул
    ХМ 320139
  • Скидка 10% на аспирацию при покупке в комплекте
    Да
  • Родина бренда
    Германия
  • Страна производства
    Китай
  • Срок гарантии
    12 месяцев
  • Видео
  • Характеристики
  • Описание
  • Доставка и упаковка
  • Оплата и возврат
  • Отзывы
  • Задать вопрос
  • Документы
  • С этим товаром покупают
    • Артикул ХМ 320139
    • Скидка 10% на аспирацию при покупке в комплекте Да
    • Производитель HÖMMEL
    • Родина бренда Германия
    • Страна производства Китай
    • Срок гарантии 12 месяцев
    • Размеры вакуумного стола, мм 3000 х 2080
    • Размеры зоны обработки X и Y, наибольшие, мм 3000 х 2100
    • Перемещение шпинделя по оси Z, мм 300
    • Система смены инструмента Ручная (цанговый, фиксация гайкой)
    • Тип передачи по осям X, Y Шестерня, косозубая рейка
    • Тип передачи по оси Z Шарико-винтовая пара
    • Тип рабочего стола Комбинированный (вакуумный + Т-пазы)
    • Тип электродвигателей перемещения по осям Шаговые
    • Система управления станком NC-studio (контроллер + плата)
    • Скорость рабочего хода, мм/мин 0 - 15 000
    • Скорость холостого хода, мм/мин 0 - 25 000
    • Частота вращения шпинделя, об/мин 0 - 18 000
    • Мощность шпинделя, кВт 4,5
    • Тип охлаждения шпинделя Воздушное
    • Тип цанги ER 32
    • Посадочный диаметр инструмента, наибольший, мм 20
    • Рабочее напряжение, В 380, трёхфазное
    • Частота тока, Гц 50 - 60
    • Общая установленная мощность, кВт 6,34
    • Длина, мм 3750
    • Ширина, мм 2900
    • Высота, мм 2050
    • Масса, кг 1000
  • НАЗНАЧЕНИЕ:

    Оборудование предназначено для изготовления деталей путём фрезеровки  из полноформатных плитных материалов (2D обработка) и для нанесения различных гравировок на поверхности деталей (2,5D обработка). Также возможности оборудования позволяют  использовать его для изготовления объёмных деталей в 3-х мерном пространстве (3D обработка).



    ОБЛАСТЬ ПРИМЕНЕНИЯ:

    Производство рекламной продукции:

    Раскрой криволинейных деталей из листовых пластиков, ПВХ, акрила и других различных  композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д. Изготовление выставочных и брендовых рекламных стендов.

    Производство корпусной мебели:

    Криволинейный и прямолинейный раскрой фанеры, ДСП, МДФ. Изготовление различных мебельных фасадов , накладок на мебель,  столешниц для кухонной мебели, элементов мебели из массива.

    Производство дверей:

    Раскрой криволинейных деталей из листовых пластиков, ПВХ, акрила и других различных  композитных материалов. Вырезка букв, логотипов, подставок, эмблем и т.д. Изготовление выставочных и брендовых рекламных стендов.

    Изготовление элементов лестниц, декора и сувенирной продукции:

    Панно с художественной резьбой и орнаментами. Декоративные элементы для украшения интерьеров. Элементы лестниц и каминов. Художественный паркет.



    ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:





















    КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

    СТАНИНА

    Сварена из стальных труб и дополнительно, в верхней части, усилена продольной балкой с поперечными распорками, а в нижней части обвязкой из труб прямоугольного сечения. Геометрическая точность фрезерованных площадок под направляющие и рейки обеспечивается за счет обработки станин за один установ на металлообрабатывающих центрах с ЧПУ.

    ПОРТАЛ

    Изготовлен из стальной трубы прямоугольного сечения и дополнительными оснащен ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие и рейку достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

    ОПОРЫ

    Портал базируется на мощных вертикальных опорах из литого чугуна, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкие стыковочные площадки опор имеют увеличенную площадь пятна контакта, что позволяет значительно повысить нагрузочные показатели станка.

    КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y

    По осям X и Y на станке установлены косозубые передачи шестерня-рейка.

    ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z

    Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

    ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ЛИНЕЙНЫМИ ПОДПШИПНИКАМИ ПО ОСЯМ Х / Y / Z

    Перемещения узлов по всем осям станка осуществляются по высокоточным призматическим направляющим. Тем самым, достигается высокая плавность движения и точность обработки, а также долговечность работы станка без потери точностных параметров.

    СИСТЕМА УПРАВЛЕНИЯ

    Для управления работой станка используется симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Система широко известна для многих. Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды.

    Внимание! Для запуска станка в работу, дополнительно требуется оснастить станок персональным компьютером с монитором, клавиатурой и мышью. Системный блок должен иметь разъем PSI для подключения платы управления.

    ШКАФ УПРАВЛЕНИЯ

    Все основные управляющие блоки и контроллер ЧПУ скомпонованными в отдельно стоящий шкаф управления, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания

    ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ (ИНВЕРТЕР)

    Установлен в шкафу управления и предназначен для плавной и точной регулировки скорости вращения шпинделя в диапазоне от 0 до 18 000 об/мин. Также инвертер обеспечивают плавное достижение требуемого крутящего момент.

    ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

    Станок в стандартной комплектации оснащён надёжным электрошпинделем с частотой вращения (18 000 об/мин) и мощностью (4,5 кВт). Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, установленного непосредственно на валу электрошпинделя. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа. Рассчитан на цангу ER32.

    ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ (4 шт.)

    Установлены на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой.

    По оси Y — 2 шт.

    По оси Х — 1 шт.

    По оси Z — 1 шт.

    СТЕПДРАЙВЕРЫ (4 шт.)

    Для управления шаговыми электродвигателями по всем осям установленные специализированные индивидуальные блоки управления (степдрайверы). Они преобразуют полученный сигнал от системы ЧПУ и передают импульсы непосредственно на шаговый электродвигатель. Данный станок укомплектован надежными степдрайверами компании «Leadshine».

    По оси Y—2 шт.

    По оси Х—1 шт.

    По оси Z—1 шт.

    РЕМЕННЫЕ РЕДУКТОРЫ

    Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременной передачи, а по оси Y, как наиболее нагруженной используются ременные редукторы, которые в свою очередь обеспечивает необходимый передаточное отношение и усилие для движения портала.

    ДАТЧИК КАЛИБРОВКИ ИНСТРУМЕНТА

    При помощи данного датчика осуществляется измерение вылета инструмента установленного в цанге шпинделя перед началом работы. Позволяет быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает точную глубину обработки и защиту поверхности стола от повреждений.

    ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

    По умолчанию станок оснащается аспирационным кожухом с ворсом и локализует зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки*.

    *Аспирационная установка приобретается отдельно


    ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

    Рабочий стол станка изготовлен из износостойкого пластика с интегрированными алюминиевыми направляющими «Т»-образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов, а также оснащен манометром чтобы следить за глубиной вакуума.

    ЗАЩИТНЫЕ КАБЕЛЬ-КАНАЛЫ ПО ОСЯМ X / Y / Z

    Обеспечивают защиту электрических силовых кабелей станка от внешних повреждений (защищает от механических повреждений, а также от чрезмерных изгибов. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

    ЗИП

    Станок укомплектован ключами для замены инструмента в шпинделе, струбцинами для механического крепления заготовок, резиновым шнуром для ограничения вакуумных зон, стартовым комплектом цанг и фрез, запасными выключателями и расходниками.

    ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

    Для удобства обслуживания и снижения времени простоя, станок комплектуется централизованной системой смазки линейных подшипников.



    СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

    Наименование Кол-во, шт. Примечание
    1 Электрошпиндель 4,5 кВт (ручная смена инструмента) 1 18 000 об/мин, цанга ER32
    2 Частотный преобразователь 1 5,5 кВт
    3 Шкаф с электрокомпонентами станка 1
    4 Система управления станком 1 NC-studio (контроллер-плата). Требуется персональный компьютер, клавиатура, мышь.
    5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
    6 Вакуумный рабочий стол с интегрированными Т-пазами для возможности механического крепления заготовок. 1 6 вакуумных зон с отдельным включением, 1 манометр. Вакуумные насосы в комплекте со станком не поставляются и приобретаются отдельно .
    7 Шаговые электродвигатели осевого перемещения 4
    8 Призматические линейные направляющие (Тайвань) по осям X, Y, Z (комплект) 3
    9 Шариковинтовая передача (Тайвань) по оси Z 1
    10 Косозубые передачи по осям X, Y (комплект) 1
    11 Стартовый набор фрез и цанг для настройки станка 1
    12 Струбцина для механического крепления деталей 8
    13 Аспирационный кожух на электрошпиндель 1
    14 Ящик с ЗИП и ключами для обслуживания станка 1
    15 Руководство пользователя 1 на русском языке



    ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

    АСПИРАЦИОННАЯ УСТАНОВКА

    Пылеулавливающий агрегат с рекомендуемой производительностью от 2 000 м3/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки.

    ВАКУУМНЫЙ НАСОС

    Вариант 1: Двухконтурный вакуумный насос вихревого типа предназначен для создания и поддержания постоянного разряжения воздуха (вакуума) между поверхностью рабочего стола и обрабатываемой заготовкой. Производительность: 320 м3/час и глубина вакуума до 50%. Конструктивные особенности насоса не позволяют его использовать для работы со всеми типами материалов, однако более низкая стоимость, относительно пластинчато-роторных вакуумных насосов сухого типа, сделали вихревые насосы популярными среди потребителей. Рекомендуемые типы материалов: плитные материалы со средней и низкой абсорбирующей способностью.

    Вариант 2: Высокопроизводительный пластинчато-роторный насос сухого типа обеспечивает производительность до 160 м3/час и глубину вакуума до 85%, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей среднего размера.

    Вариант 3: Высокопроизводительный пластинчато-роторные безмасляные насос обеспечивают производительность до 250 м3/час и глубину вакуума до 85%, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера.

  • Загрузка...

    Упаковка и транспортировка фрезерного станка
    1 Упаковка станка
    Упаковка станка
    icon arrow
    Упаковка станка

    Обмотка станка в стрейч-плёнку

    Упаковка станка

    Поставка на поддоне

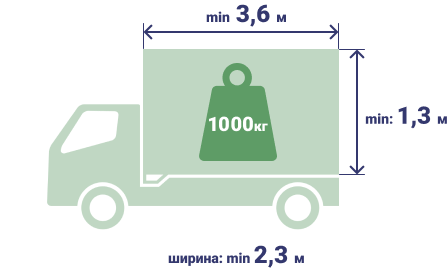

    2 Предпочтительный тип транспорта

    Минимальные требования:

    Тентованный автомобиль, у которого открывается полностью бок, или тентованный прицеп.

    Предпочтительный тип транспорта
    или
    Предпочтительный тип транспорта

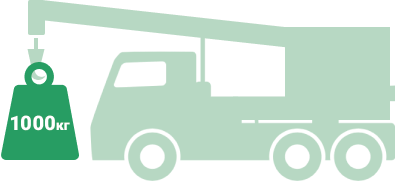

    3 Предпочтительный способ погрузки/разгрузки

    Верхняя погрузка:

    Крановая погрузка краном или кран-балкой.

    Предпочтительный способ погрузки/разгрузки

    Боковая погрузка:

    Погрузка с помощью вилочного погрузчика.

    Предпочтительный способ погрузки/разгрузки

    4 Способ крепления при перевозке оборудования

    Стяжные ремни не менее 3-х штук:



    Способ крепления при перевозке оборудования

    Желательно:

    Деревянный пол у транспортного средства, предотвращает от скольжения оборудования по поверхности.

    Способ крепления при перевозке оборудования

    5 Мы НЕ рекомендуем

    Погрузка в открытый бортовой автомобиль:

    Оборудование может попасть под воздействие осадков, вследствие чего могут возникнуть поломки некоторых узлов.

    Способ крепления при перевозке оборудования НЕ РЕКОМЕНДУЕМ
    Место 1:
    Длина 3,6 м
    Ширина 2,28 м
    Высота 1,3 м
    Вес 1200 кг
    Объем 10,67 м³
    Общий вес: 1200 кг
    Общий объем: 10,67 м³
