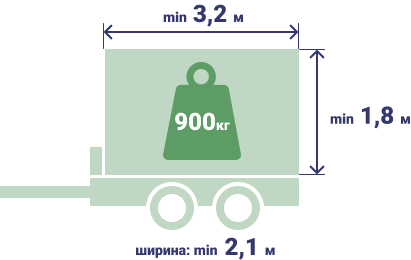

Фрезерный станок с ЧПУ HOMMEL VM-2513

СТАНИНА

Сварена из стальных труб и дополнительно, в верхней части, усилена продольной балкой с поперечными распорками, а в нижней части обвязкой из труб прямоугольного сечения. Геометрическая точность фрезерованных площадок под направляющие и рейки обеспечивается за счет обработки станин за один установ на металлообрабатывающих центрах с ЧПУ.

ПОРТАЛ

Изготовлен из стальной трубы прямоугольного сечения и дополнительными оснащен ребрами жесткости внутри. Конструкция портала что обеспечивает высокую степень жесткости, устойчивость к статическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие и рейку достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ.

ОПОРЫ

Портал базируется на мощных вертикальных опорах из литого чугуна, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям. Широкие стыковочные площадки опор имеют увеличенную площадь пятна контакта, что позволяет значительно повысить нагрузочные показатели станка.

КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМ X –Y

По осям X и Y на станке установлены косозубые передачи шестерня-рейка.

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА ПО ОСИ Z

Так как при обработке наиболее нагруженной осью считается именной ось Z, то применения ШВП обеспечивает крайне малое трение элементов, а это в свою очередь предохраняет узел от быстрого износа и существенного снижения КПД, а также от нагрева трущихся элементов во время работы.

ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ С ЛИНЕЙНЫМИ ПОДПШИПНИКАМИ ПО ОСЯМ Х / Y / Z

Перемещения узлов по всем осям станка осуществляются по высокоточным призматическим направляющим. Тем самым, достигается высокая плавность движения и точность обработки, а также долговечность работы станка без потери точностных параметров.

СИСТЕМА УПРАВЛЕНИЯ

Для управления работой станка используется симулятор стойки ЧПУ в комплекте с контроллером, кабелем и платой управления. Система широко известна для многих. Программное обеспечение NC-Studio установленное на компьютер при помощи контроллера визуализирует и обеспечивает автоматический контроль высокосортной обработки. Система использует стандартные G-коды.

Внимание! Для запуска станка в работу, дополнительно требуется оснастить станок персональным компьютером с монитором, клавиатурой и мышью. Системный блок должен иметь разъем PSI для подключения платы управления.

ШКАФ УПРАВЛЕНИЯ

Все основные управляющие блоки и контроллер ЧПУ скомпонованными в отдельно стоящий шкаф управления, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания.

ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ (ИНВЕРТЕР)

Установлен в шкафу управления и предназначен для плавной и точной регулировки скорости вращения шпинделя в диапазоне от 0 до 18 000 об/мин. Также инвертер обеспечивают плавное достижение требуемого крутящего момент.

ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ

Станок в стандартной комплектации оснащён надёжным электрошпинделем с частотой вращения (18 000 об/мин) и мощностью (4,5 кВт). Охлаждение шпинделя во время его работы осуществляется потоком воздуха поступающим от вентилятора, установленного непосредственно на валу электрошпинделя. Замена инструмента в шпинделе осуществляется вручную при помощи специального ключа.

СТЕПДРАЙВЕРЫ (4 шт.)

Для управления шаговыми электродвигателями по всем осям установленные специализированные индивидуальные блоки управления (степдрайверы). Они преобразуют полученный сигнал от системы ЧПУ и передают импульсы непосредственно на шаговый электродвигатель. Данный станок укомплектован надежными степдрайверами компании «Leadshine».

По оси Y—2 шт.

По оси Х—1 шт.

По оси Z—1 шт.

ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ (4 шт.)

Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой.

По оси Y—2 шт.

по оси Х—1 шт.

по оси Z—1 шт.

РЕМЕННЫЕ РЕДУКТОРЫ

Крутящий момент от электродвигателей на ведущие шестерни, а также на ШВП передаётся посредством ременной передачи, а по оси Y, как наиболее нагруженной используются ременные редукторы, которые в свою очередь обеспечивает необходимый передаточное отношение и усилие для движения портала.

ДАТЧИК КАЛИБРОВКИ ИНСТРУМЕНТА

При помощи данного датчика осуществляется измерение вылета инструмента установленного в цанге шпинделя перед началом работы. Позволяет быстро ввести данные о поверхности стола (Z = 0) и о высоте материала. Обеспечивает точную глубину обработки и защиту поверхности стола от повреждений.

ЗАЩИТНЫЙ АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ

По умолчанию станок оснащается аспирационным кожухом с ворсом и локализует зону интенсивного выброса стружки и пыли во время обработки. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка будут удаляться из зоны резания в накопитель аспирационной установки*.

*Аспирационная установка приобретается отдельно

ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ

Рабочий стол станка изготовлен из износостойкого пластика с интегрированными алюминиевыми направляющими «Т»-образной формы. Данная конструкция дает возможность выбора способа фиксации заготовки, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок. Вакуумный стол разбит на шесть независимых вакуумных зон для удобства фиксации заготовок различных габаритов, а также оснащен манометром чтобы следить за глубиной вакуума.

ЗАЩИТНЫЕ КАБЕЛЬ-КАНАЛЫ ПО ОСЯМ X / Y / Z

Обеспечивают защиту электрических силовых кабелей станка от внешних повреждений (защищает от механических повреждений, а также от чрезмерных изгибов. Это увеличивает ресурс станка и повышает уровень электробезопасности на производстве.

ЗИП

Станок укомплектован ключами для замены инструмента в шпинделе, струбцинами для механического крепления заготовок, резиновым шнуром для ограничения вакуумных зон, стартовым комплектом цанг и фрез, запасными выключателями и расходниками.

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ

Для удобства обслуживания и снижения времени простоя, станок комплектуется централизованной системой смазки линейных подшипников.
